超低温双制冷冲击试验机
产品简介

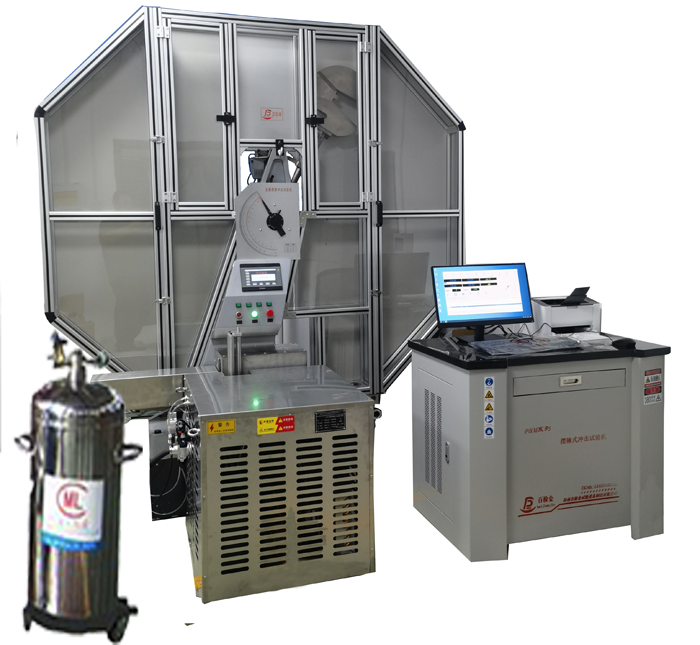

JBW-300CYD 超低温冲击试验机，用来对金属材料在动负荷下抵抗冲击的性能进行检验，是冶金机械制造等单位必备的检测仪器，也是科研单位进行新材料研究不可缺少的测试仪器。
本机为微机屏显式全自动冲击试验机，采用PC微机控制，电动扬摆、冲击、微机测量、运算、屏幕显示结果并可打印等，工作效率高、测试精度高。在冲击试样后可利用剩余能量自动扬摆，做好下次试验准备，操作简便，工作效率高。在连续做冲击试验的试验室和大量做冲击试验的冶金、机械制造等行业更能体现其优越性。PC机可显示材料冲击吸收功、冲击韧性、摆锤扬角及试验平均值，并可打印当次试验数据及试验的平均值。JBDW-300CY型冲击采用压缩机制冷（30~-60℃）液氮制冷（-40~-196℃）,温度调节均为电气自动控制,配备专用送样装置自动送料,试样自动端面定位,确保试样出炉至冲击时间不大于2秒,满足金属低温夏比冲击试验方法的要求.
技术指标：
A、机械参数
1、冲击能量： 150J(冲击能量范围15-135J)、
300J冲击能量范围（30-270J）
2、摆锤预扬角： 150°
3、摆轴中心至冲击点距离： 750mm
4、冲击速度： 5.2m/s
5、试样支座跨距： 40mm
6、钳口圆角： R1-1.5mm
7、砧座斜度角 11°±1°
8、冲击刃角 30°±1
7、冲击刀刃圆角： R2-2.5mm（一个）R8±0.05（一个）
8、冲击刀厚度： 16mm
9、冲击刃曲率半径 2mm冲击刃 2mm-2.5mm
8mm冲击刃 8mm±0.05mm
8mm冲击刃肩角半径 0.1mm-1mm
8mm冲击刃宽度 4mm ±0.05mm
10、冲击刃宽度 10mm-18mm
11、冲击刀厚度 16mm
12、满足试样规格（mm） 10×10×55mm，10×7.5×55mm，
10×5×55mm， 10×2.5×55mm
13、制冷方式： 压缩机制冷和液氮制冷两种方式
14、试样盒容量： 20个
15、低温范围： 30℃~~-190℃（若降温达到-196℃，需用99.99%液氮）
16、控温精度： 30~-60℃精度±1℃，-40~-196波动±2℃,梯度3℃
17、试样尺寸： 10×10×55mm
18、外形尺寸： 1600 mm×850 mm×1530 mm
19、试验机净重： 880Kg
20、电源：交流三相 380V±10%
21、环境条件： 周围环境中无腐蚀介质，无震动，无强电磁场干扰
B、测量参数：
1、角度测量方式 光电编码器
2、角度准确度 0.06°
3、微机显示最小分辨力 0.5J
4、能量显示方式 刻度盘，微机
C、低温及送样定位机构参数：
1、制冷方式 压缩机和液氮
2、制冷介质 氟利昂和液氮
3、控温范围（室温≤25℃） +30~-196℃
4、恒温精度 压缩机制冷 ±0.5℃
液氮制冷 ±1℃
5、加热方式 电热板
6、控温方式 PID
7、数显计时器 1分-999分钟，分辨率1分
8、有效工作空间 冷室空间：250×56×11（长×宽×高）mm
9、冷却室试样容量 20只（最多可扩展到40只）
10、送样方式 气动
11、送样定位时间 ≤2
12、定位方式 气动
13、定位精度 0.1mm
14、气动压力 0.6～0.7MPa
