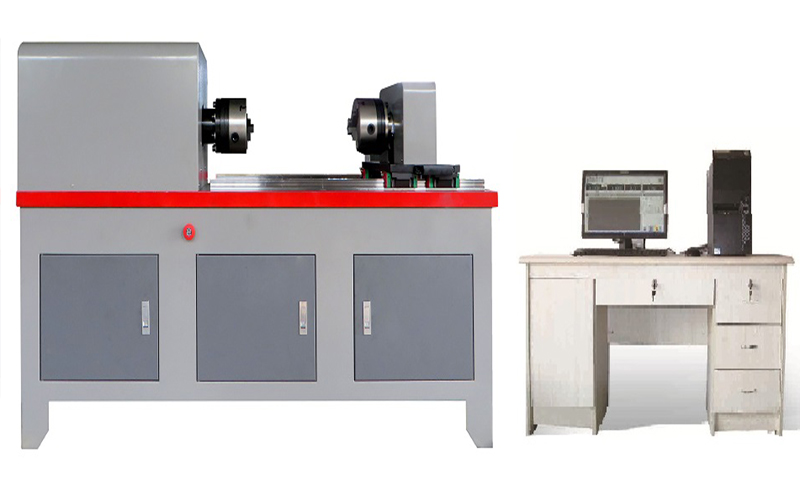

微机控制扭转试验机

产品简介
微机控制扭转试验机是由加载系统、传动系统、数字式数据采集处理系统及计算机测量控制显示系统等组成,适用于对金属材料、非金属材料以及各类构件如传动轴、半轴、各种扳手、五金工具、螺栓螺母、双金属材料、结合件等静态扭转力学的性能测试。该机采用卧式结构,计算机控制和屏幕显示,FineTest数字式数据采集控制系统,全数字交流伺服系统组成。采用行星摆线针轮减速器传动,具有加载均匀、稳定、无冲击现象、数据采集控制准确的特点。

试验测试功能
WindowsXP中文操作平台,实现扭矩、扭转角度、变形的多种控制。使用以图形为界面的视窗式操作系统,可设定显示屏幕及操作面板;可设定试验速度及各种控制参数;可实时显示基本试验结果;可实时显示试验过程各种相关曲线图形;可实现系统诊断并显示诊断结果。
整机利用全数字交流伺服控制系统及FineTest数字式数据采集处理系统,光电编码器采集试样的扭转角度。

产品描述

  1. 主    机:采用卧式结构,主体结构采用框架结构,以保证整机的刚性。夹具采用优质合金结构钢,保证其使用寿命。试样的安装、拆卸方便、快捷。夹头的活动端采用精密重型直线导轨,不但承受的静力矩大,而且承受的额定动静负荷也大,精度很高。
  2. 驱动系统:由全数字交流伺服控制系统驱动,速度调节范围宽,加载均匀、稳定。
  3. 传动系统:采用行星摆线针轮减速器传动,保证传动的均匀、稳定及传动精度,横向空间范围内任意手动调节。
  4. FTS精密测试试验系统
  1. 自动清零:主控计算机接到试验开始指令,测量系统便自动清零;
  2. 测试过程:试验过程及测量、显示、分析等均由微机完成
  3. 试验软件:中文Windows XP用户界面,菜单提示、鼠标选择操作简单方便。
  4. 显示方式:数据和曲线随试验过程动态显示;
  5. 结果再现:试验结果可任意存取,可对数据曲线再分析;
  6. 曲线遍历:试验完成后,可用鼠标找出试验曲线逐点的力值和变形数据,求取各种材料的试验参数方便实用;
  7. 结果对比:多个试样特性曲线可用不同颜色迭加、再现、局部放大,实现一组试样的分析比较;
  8. 批量试验:对参数相同的试样,一次设定后可顺次完成一批试样的试验;
  9. 试验报告:试验数据自动处理和显示,并打印出实验日期、编号、材质、扭转等符合国家标准的实验报告,可按用户要求的格式对试验报告进行编程和打印;
  10. 过载保护:具有过载保护功能:超最大负荷3-10%时自动停机,电子、机械两级保护,有效防止过载对传感器的伤害;
  11. 自动诊断:系统具有自动诊断功能,定时对测量系统、驱动系统进行过压、过流、超温等检查,出现异常情况,即自动停机,实施保护;
  12. 自动存盘:试验数据和测试条件自动存盘,杜绝因突然断电或忘记存盘引起的数据丢失;
  13. 可在实验机的操作面板上进行实验所许的各种操作,也可在连机的计算机进行相应的操作;
  14. 具有扭转力值和扭转角自动跟踪测量和加荷速度指示及峰值保持等功能。
  15. 独立的FTS数字式数据采集处理系统,也可采用计算机控制、采集、分析和处理试验数据。试验数据和曲线随试验过程动态显示。试验数据自动处理和显示,均由微机完成,绘制扭矩—扭角、扭矩-时间曲线,连接打印机并打印出试验日期、编号、材质、扭转、强度等复合国家标准的试验报告,具有扭转力值和扭转角自动跟踪测量和加荷速度指示及峰值保持等功能;
  16. 自由移动工作台,可适用各种不同长度的试样;
  17. 预装Windows操作系统下FTS扭转试验机软件包,可根据国家标准或用户提供的标准进行试验,同时也满足ASTM、DIN、JIS、ISO、EN等标准。
  18. 控制模式采用智能专家设置系统,用户可以根据自己的实际要求编制试验过程控制方式,自动完成试验。
  19. 试验数据采用数据库管理方式,便于查询和维护。
  1. 安全保护系统:过载保护、过电流、过电压、欠压、超速、异常等多种保护。
主要技术性能指标
  1. 最大扭矩:500N·m;
  2. 扭矩测量范围:1%~100%F.S(最大扭矩)
  3. 试验机级别:1级
  4. 试验扭矩示值相对误差:优于示值的±1%
  5. 扭矩分辨力:最大扭矩的1/300,000,全程不分档
  6. 夹头间移动距离(两夹头间距离):0~600mm
  7. 两夹具间同轴度精度:1000mm范围内≤Φ0.2mm
  8. 扭转角测量范围:无限制
  9. 扭转速度:3.6~720°/min   任意设定
  10. 扭转速度相对误差:设定值的±1%以内
  11. 电源电压:AC220V  50Hz
  12. 主电机功率:0.75kW
  13. 主机外形尺寸:1650*440*1250mm(长*宽*高)
  14. 扭转方向:正转 反转

试验机的工作环境要求
1在室温~40℃范围内,相对湿度≤80%;
2在稳固的基础或工作台上,水平度为0.2/1000mm;
3在无震动及周围无腐蚀性介质的环境中;
4电源电压的波动范围不应超过额定电压的10%。


试验机的主要配置
  1. 扭转试验机主机 1台
  2. 全数字交流伺服控制电机                1台
  3. 交流伺服驱动器                               1套
  4. 扭转角测量装置                               1套
  5. 高精度扭矩传感器500N·m               1只
  6. 精密直线导轨 2副
  7. 精密行星减速机                                1台
  8. FineTest数字式数据采集处理系统     1套
  9. 中文控制计算机专用软件                  1套
  10. 联想计算机                                        1台
  11. 19吋液晶显示器                                1台
  12. 标准夹具                                           1套
  13. 标定杠杆                       1套
  14. 技术资料                      1套
