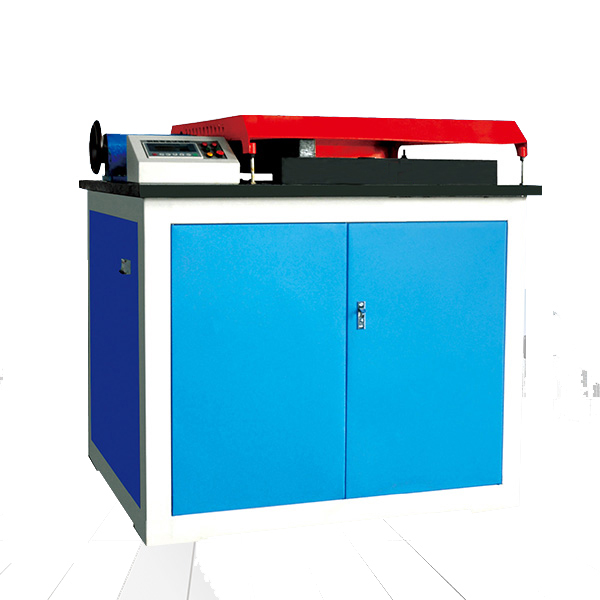

钢筋弯曲试验机

一、产品用途

该试验机是对钢筋进行冷弯试验和平面反向弯曲试验的一种工艺设备。其主要参数符合GB/T1499.2-2007《钢筋混凝土用钢 第2部分:热轧带肋钢筋》和YB/T5126-2003《钢筋混凝土用钢筋 弯曲和反向弯曲试验方法》中的有关规定。可广泛用于钢铁冶金、钢架结构、预制构件、建工建材、钢筋生产等企业以及质量监督所、工程质检站、科研院所、大专院校等单位,是检验螺纹钢筋冷弯性能和反弯性能不可缺少的理想试验设备。

二、功能特点

试验机有机架、工作台、工作盘、减速机、压紧装置、电气控制箱、安全防护罩和弯曲附件等构成,具有结构紧凑、操作简单、承载能力大、运行平稳、噪音低,且弯曲角度显示直观、安全可靠、维修方便等特点。为了保证操作人员和设备的安全,试验机还配备了可靠的限位机构,当电气控制部分发生失控或操作时可及时是设备停止运转。

三、技术参数

型号规格
GW-40B
GW-50B
试验直径
φ40mm
φ50mm
正向弯曲角度
0-180°内任意设定
反向弯曲角度
0-25°内任意设定
工作盘转速
≤20°/s
辊心距离
165mm
165mm
工作盘直径
φ580mm
φ760mm
支撑臂调整方式
电动调整
钢筋弯心附件
HRB-335/φ6-φ40/或选配
HRB-335/φ6-φ50/或选配
电动机功率
1.5kw
2.2kw
机器重量
1500kg
2500kg
