微机控制电液伺服压力试验机

产品简介

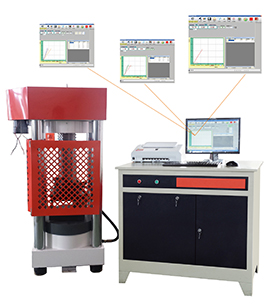

该机为微机控制电液伺服压力试验机,适用于额定试验力下压缩试验,可测试水泥、混凝土,砖等建筑材料的抗压抗折强度。测控系统采用高精度数字伺服阀,具有力闭环控制功能,能够实现等载荷速率加载或等应力速率加载,控制精度高,可靠性好,采用微机实现电子测量、自动完成抗压强度试验,自动计算和打印报告, 广泛应用于建筑行业和检测单位。
液压系统
油箱内的液压油通过电机带动高压泵进入油路,流经单向阀、高压滤油器、压差阀组、伺服阀,进入油缸。计算机发出控制信号到伺服阀,控制伺服阀的开口和方向,从而控制进入油缸的流量,实现等速试验力的控制。

测力系统

采用高精度放大器及A/D转换器,全程不分档,实时显示载荷、峰值、加载速度及强度;
采用PID闭环控制策略实现恒速加载,实时显示加载曲线
自动间隔计时和连续试验;

查询、打印试验结果灵活方便;
主要性能技术指标


名称 参数 备注
最大试验力(kN) 2000 -----
试验力测量范围 2%-100% -----
试验力示值相对误差 < 示值的±1% -----
上下压板间距(mm) 500 自动调节空间
立柱间距(mm) 390 -----
压盘尺寸(mm) 240*240 -----
主机外形尺寸(mm) 650*550*1600 -----
油源外形尺寸(mm) 1100*750*1000 -----
电机功率(kW) 三相220V -----
总重量(kg) 800 -----

出厂标准配置清单
名称 数量 备注
试验机主机 1台 济南广海
油源控制台 1台 含电机、油泵、伺服阀
计算机 1台 联想品牌商用机
打印机 1台 惠普A4喷墨
测控系统 1台 威盛
力传感器 1只 轮辐式
电器控制系统 1套 济南广海
上下压盘 1套 济南广海
压缩防护罩 1套 济南广海
说明书\合格证\装箱单 1套 济南广海
